Какой документ следует использовать при проектировании и мониторинге освещенности рабочих мест

Опубликовано: 26.12.2024

Стоит сразу отметить, что нормы и требования к освещению приводятся не только в ГОСТах. Еще они устанавливаются строительными нормами и правилами (СНиП) и сводами правил (СП, более современной версией некоторых СНиП).

Главным документом в этой категории выступает СП 52.13330.2016 «Естественное и искусственное освещение» (взамен СНиП 23-05-95*). Документ распространяется на все сферы, где для жизнедеятельности и работы человека требуется организация осветительной системы. В этом СП представлено несколько частей:

Раздел «Термины и определения». Здесь рассматриваются основные понятия, связанные со сферой освещения.
Раздел «Общие положения». Описывает, какие показатели нормирует данный документ.
Раздел «Естественное освещение» и «Искусственное освещение». Разделы определяют требования к свету внутри и снаружи зданий соответственно.
Раздел «Совмещенное освещение». Раздел описывает особенности организации системы освещения с естественным и искусственным светом.

нормы освещенности для разных объектов;
способы определения категории зрительных работ;
коэффициенты отражения и светопропускания материалов;
рекомендуемые источники света для разных объектов и пр.

Еще один документ – ГОСТ Р 55710-2013, устанавливающий правила освещения на рабочих местах внутри зданий. Его считают ГОСТом на рабочее освещение. Он создан для обеспечения безопасных и комфортных условий труда. Определяет степень освещенности в зависимости от категории зрительных работ и типа помещений.

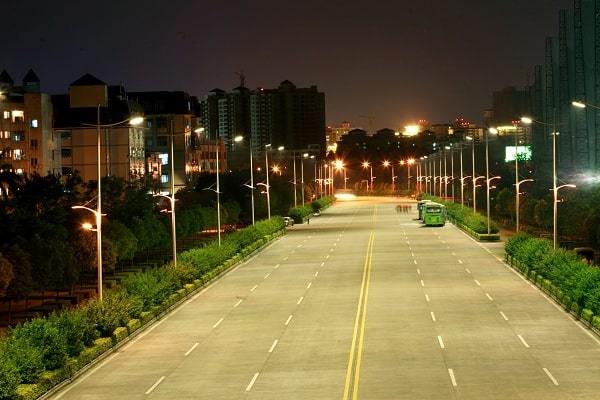

Еще несколько ГОСТов отводится на наружное освещение:

ГОСТ Р 55706-2013. Определяет стандарты, классификацию и нормы наружного утилитарного освещения.
ГОСТ 55707-2013. Устанавливает, какими методами необходимо измерять нормируемые характеристики наружного освещения.
ГОСТ 55708-2013. Приводит способы расчета нормируемых параметров тоже для уличного освещения.

Существует отдельный ГОСТ на опоры освещения – ГОСТ 32947-2014. Документ содержит требования к автомобильным дорогам общего пользования и опорам стационарного освещения. В ГОСТе можно найти классификацию и маркировку опор, требования к их конструкции и материалам.

Большой перечень документов используется и в отношении осветительных приборов:

ГОСТ 17677-82. Общие технические условия относительно светильников.
ГОСТ 26092-84. Определяет установочные и присоединительные размеры светильников и прожекторов в зависимости от типа их крепления.
ГОСТ 15597-82. Определяет общие технические условия для светильников, используемых в производственных зданиях.
ГОСТ Р 54350-2011. Светотехнические требования к используемым на объекте светильникам.
ГОСТ 27453-87. В стандарте приводятся технические требования к светильникам, используемым в плавательных бассейнах и других водоемах или в непосредственной близости от воды.

Еще для светильников важен ГОСТ 14254-2015, определяющий степени защиты, обеспечиваемые оболочками. Этот документ распространяется на приборы, используемые внутри и снаружи зданий, поскольку от условий эксплуатации зависит степень герметичности и устойчивости корпуса к внешним воздействиям. Перечисленные стандарты действуют на настоящий момент, но при проектировании системы света часто пользуются и уже отмененными стандартами, поскольку они могут содержать нормы, все еще актуальные на данный момент времени.

ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ

Daylighting and artificial lighting

__________________________________________________________________
Текст Сравнения СП 52.13330.2016 с СП 52.13330.2011 см. по ссылке.
- Примечание изготовителя базы данных.
____________________________________________________________________

Дата введения 2017-05-08

Сведения о своде правил

1 ИСПОЛНИТЕЛИ - федеральное государственное бюджетное учреждение "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) и Общество с ограниченной ответственностью "ЦЕРЕРА-ЭКСПЕРТ" (ООО "ЦЕРЕРА-ЭКСПЕРТ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 52.13330.2011 "СНиП 23-05-95* Естественное и искусственное освещение"

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте разработчика (Минстрой России) в сети Интернет

Изменение N 1 внесено изготовителем базы данных

Введение

Свод правил устанавливает нормы естественного, искусственного и совмещенного освещения зданий и сооружений, а также нормы искусственного освещения селитебных территорий, площадок предприятий и мест производства работ вне зданий.

Актуализация выполнена авторским коллективом: федеральное государственное бюджетное учреждение "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (канд. техн. наук И.А.Шмаров, канд. техн. наук В.А.Земцов, инж. В.В.Земцов, инж. Л.В.Бражникова, канд. техн. наук Е.В.Коркина); ООО "ЦЕРЕРА-ЭКСПЕРТ" (инж. Е.А.Литвинская) при участии ООО "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им.С.И.Вавилова" (инж. А.Ш.Черняк, канд. техн. наук А.А.Коробко); Российская медицинская академия последипломного образования Минздрава России (д-р мед. наук Т.Е.Бобкова); Федеральное государственное автономное учреждение "Научный центр здоровья детей" Минздрава России (канд. биол. наук Л.М.Текшева); Программа развития ООН (инж. А.С.Шевченко), ЗАО "Светлана-Оптоэлектроника" (канд. техн. наук А.А.Богданов) ОАО НИПИ "ТЯЖПРОМ-ЭЛЕКТРОПРОЕКТ" (инж. З.К.Гобачева).

Изменение N 1 к СП 52.13330.2016 разработано авторским коллективом: федеральное государственное учреждение "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) (канд. техн. наук И.А.Шмаров, канд. техн. наук В.А.Земцов, Л.В.Бражникова), Ассоциация "Росэлектромонтаж" (В.Н.Коротков), ОАО "ВНИПИнефть" (А.А.Полякова), ООО "ЦЕРЕРА-ЭКСПЕРТ" (Е.А.Литвинская).

1 Область применения

1.1 Настоящий свод правил распространяется на проектирование зданий и сооружений различного назначения, места производства работ вне зданий, площадки промышленных и сельскохозяйственных предприятий, железнодорожные пути площадок предприятий, наружное освещение городов, поселков и сельских населенных пунктов, автотранспортных тоннелей.

1.2 Настоящий свод правил также распространяется на проектирование устройств местного освещения, поставляемых комплектно со станками, машинами и производственной мебелью.

1.3 Настоящий свод правил не распространяется на освещение подземных выработок, морских и речных портов, аэродромов, железнодорожных станций и их путей, спортивных сооружений, помещений для хранения сельскохозяйственной продукции, размещения растений, животных, птиц, а также на проектирование специального технологического и охранного освещения при применении технических средств охраны.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.4.026-2015 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 21.607-2014 Система проектной документации для строительства. Правила выполнения рабочей документации наружного электрического освещения

ГОСТ 21.608-2014 Система проектной документации для строительства. Правила выполнения рабочей документации внутреннего электрического освещения

ГОСТ 111-2014 Стекло листовое бесцветное. Технические условия

ГОСТ 5406-84 Эмали НЦ-25. Технические условия

ГОСТ 9754-76 Эмали МЛ-12. Технические условия

ГОСТ 10982-75 Эмаль ЭП-148 белая для холодильников и других электробытовых приборов. Технические условия

ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 23166-99 Блоки оконные. Общие технические условия

ГОСТ 24940-2016 Здания и сооружения. Методы измерения освещенности

ГОСТ 26824-2018 Здания и сооружения. Методы измерения яркости

ГОСТ 27900-88 (МЭК 598-2-22) Светильники для аварийного освещения. Технические требования

ГОСТ 30826-2014 Стекло многослойное. Технические условия

ГОСТ 31364-2014 Стекло с низкоэмиссионным мягким покрытием. Технические условия

ГОСТ 32997-2014 Стекло листовое, окрашенное в массе. Общие технические условия

ГОСТ 33017-2014 Стекло с солнцезащитным или декоративным твердым покрытием. Технические условия

ГОСТ 33086-2014 Стекло с солнцезащитным или декоративным мягким покрытием. Технические условия

ГОСТ 33392-2015 Здания и сооружения. Метод определения показателя дискомфорта при искусственном освещении помещений

ГОСТ 33393-2015 Здания и сооружения. Методы измерения коэффициента пульсации освещенности

ГОСТ EN 410-2014 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик

ГОСТ IEC 60598-2-22-2012 Светильники. Часть 2-22. Частные требования. Светильники для аварийного освещения

ГОСТ Р 54350-2015 Приборы осветительные. Светотехнические требования и методы испытаний

ГОСТ Р 54815-2011/IEС/РAS 62612:2009 Лампы светодиодные со встроенным устройством управления для общего освещения на напряжения свыше 50 В. Эксплуатационные требования

ГОСТ Р 55708-2013 Освещение наружное утилитарное. Методы расчета нормируемых параметров

ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия

ГОСТ Р 57795-2017 Здания и сооружения. Методы расчета продолжительности инсоляции

ГОСТ Р МЭК 60598-1-2011 Светильники. Часть 1. Общие требования и методы испытаний

СП 98.13330.2012 "СНиП 2.05.09-90 Трамвайные и троллейбусные линии"

СП 363.1325800.2017 Покрытия светопрозрачные и фонари зданий и сооружений. Правила проектирования

СП 367.1325800.2017 Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения

СП 419.1325800.2018 Здания производственные. Правила проектирования естественного и совмещенного освещения

СП 426.1325800.2018 Конструкции фасадные светопрозрачные зданий и сооружений. Правила проектирования

СП 439.1325800.2018 Здания и сооружения. Правила проектирования аварийного освещения

СанПиН 2.2.1/2.1.1.1076-01 Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий

СанПиН 2.2.1/2.1.1.1278-03 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

СанПиН 2.2.4.3359-16 Санитарно-эпидемиологические требования к физическим факторам на рабочих местах

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1 аварийное освещение: Освещение, предусматриваемое в случае выхода из строя питания рабочего освещения.

3.2 автодорожный тоннель: Часть дороги для проезда автомобильного транспорта, имеющая перекрытие над проезжей частью, которое препятствует естественному освещению дорожного покрытия и тем самым ухудшает водителю условия видимости дорожной обстановки.

1 Понятие тоннеля распространяется и на солнцезащитные экраны, примыкающие к порталам тоннеля.

2 Под понятие тоннеля не подпадает галерея, определяемая как часть дороги, перекрытие которой на всем протяжении имеет одну или обе светопроницаемые стены.

3.3 акцентирующее освещение: Выделение светом отдельных деталей на менее освещенном фоне.

3.4 антипаническое освещение: Вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации.

3.5 боковое естественное освещение: Естественное освещение помещения через световые проемы в наружных стенах.

3.6 верхнее естественное освещение: Естественное освещение помещения через фонари, световые проемы в стенах в местах перепада высоты здания.

3.7 внутренняя зона тоннеля: Участок тоннеля, примыкающий к переходной зоне и заканчивающийся у начала выездной зоны, а при ее отсутствии - у выездного портала.

3.8 выездная зона тоннеля: Участок тоннеля длиной, равной расстоянию безопасного торможения, примыкающий к внутренней зоне и заканчивающийся у выездного портала.

Будущее принадлежит медицине предупредительной. Н.И. Пирогов

Приборы

еЛайт-01 – люксметр-яркомер-пульсметр

Главная Новые документы

Новые документы

X. ОСВЕЩЕНИЕ НА РАБОЧИХ МЕСТАХ. СанПиН 2.2.4.3359-16 "Санитарно-эпидемиологические требования к физическим факторам на рабочих местах"

10.1. Общие положения
10.1.1. Санитарные правила не распространяются на проектирование освещения подземных выработок, морских и речных портов, аэродромов, железнодорожных станций и их путей, помещений для хранения сельскохозяйственной продукции, размещения растений, животных, птиц, а также на проектирование специального технологического и охранного освещения при применении технических средств охраны.
10.2. Нормируемые показатели и параметры освещенности
на рабочем месте

10.2.1. К нормативным показателям световой среды относятся:
а) Средняя освещенность на рабочей поверхности. Является отношением светового потока, падающего на элемент поверхности, к площади этого элемента, определяется в люксах (лк).
Условной рабочей поверхностью является условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.
б) Коэффициент пульсации освещенности. Является критерием оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света при питании их переменным током, выражающийся формулой:
К_п = 100% (E_макс - E_мин) / 2E_ср, где (10.1)
E_макс и E_мин - максимальное и минимальное значения освещенности за период ее колебания, лк;
E_ср - среднее значение освещенности за тот же период, лк;
в) Объединенный показатель дискомфорта, URG. Является критерием оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, определяемым по формуле:
, где (10.2)
L_i - яркость блеского источника, кд/м 2 ;
- угловой размер блеского источника, стер;
p_i - индекс позиции блеского источника относительно линии зрения;
L_а - яркость адаптации, кд/м 2 .
Объединенный показатель дискомфорта UGR связан с показателем дискомфорта M по формуле:
UGR = 16 lgM - 4,8, где (10.3)
M - показатель дискомфорта;
г) Коэффициент естественной освещенности, КЕО. Является отношением естественной освещенности, создаваемой в расчетной точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода, выражается в процентах.

10.2.2. Минимальная освещенность на рабочих местах не должна отличаться от нормируемой средней освещенности в помещении более, чем на 10%.

10.2.3. Нормируемые значения освещенности в люксах, отличающиеся на одну ступень, следует принимать по шкале: 0,2; 0,3; 0,5; 1; 2; 3; 4; 5; 6; 7; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1 000; 1 250; 1 500; 2 000; 2 500; 3 000; 3 500; 4 000; 4 500; 5 000.

10.2.4. Коэффициент пульсации освещенности от общего искусственного освещения не должен превышать нормативных значений, регламентируемых в зависимости от функционального назначения помещения.

10.2.5. Объединенный показатель дискомфорта UGR рассчитывается инженерным методом с помощью программных средств на основе фотометрических данных светильников и расположения их в помещении, не имеет инструментальных методов контроля.
Объединенный показатель дискомфорта оценивается только при наличии жалоб работающих на наличие посторонних ярких источников света в поле зрения.

10.2.6. Яркость освещения представляет собой поток, посылаемый в данном направлении единицей видимой поверхности в единичном телесном угле; отношение силы света в данном направлении к площади проекции излучающей поверхности на плоскость, перпендикулярную к данному направлению, кд/м 2 .
Яркость рабочих поверхностей должна обеспечивать нормативные показатели дискомфорта от общего искусственного освещения.

10.2.7. Достаточность естественного освещения, под которым понимают освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях, а также через световоды (далее - естественное освещение), определяется нормируемым коэффициентом естественной освещенности (КЕО), регламентируемым в зависимости от функционального назначения помещения.
Световодом является система естественного освещения, улавливающая свет небосвода и передающая его в помещение.
Естественное освещение подразделяется на боковое, верхнее и комбинированное. Боковое естественное освещение - это естественное освещение помещения через световые проемы в наружных стенах. Одностороннее боковое естественное освещение организуется за счет светопроемов, расположенных в одной стене. Двухстороннее боковое естественное освещение организуется за счет светопроемов, расположенных в плоскости двух стен.
Верхнее естественное освещение осуществляется через крышные светоаэрационные фонари, световые проемы в стенах в местах перепада высот зданий или световодами.
Комбинированным естественным освещением помещений является сочетание верхнего и бокового естественного освещения.
Если в помещении коэффициент естественной освещенности (КЕО) в точке нормирования ниже 0,1%, такое помещение классифицируется как помещение без естественного света.
Помещение, в котором коэффициент естественной освещенности в точке нормирования ниже нормированного значения для естественного освещения классифицируется как помещения с недостаточным естественным светом.

10.2.8. Помещения, в которых работающий находится большую часть (более 50%) или более 2 часов непрерывно своего рабочего времени должны иметь естественное освещение.
Без естественного освещения допускается проектировать помещения при необходимости соблюдения определенного технологического процесса, а также помещения, размещение которых разрешено в цокольных и подвальных этажах зданий и сооружений.

10.2.9. При проектировании помещений без естественного освещения с размещением в них рабочих мест необходимо предусматривать:
а) использование в осветительных установках общего и местного освещения источников света с коррелированной цветовой температурой от 2 400 К до 6 500 К;
б) повышение нормируемой освещенности для соответствующего разряда зрительных работ на одну ступень по шкале освещенности.
Цветовая температура - это температура черного тела, при которой излучение имеет ту же цветность, что и излучение рассматриваемого объекта.
Коррелированная цветовая температура является характеристикой цветности излучения. При Тц (К) менее 3 300 цветность излучения теплая; от 3 300 до 5 300 - средняя; свыше 5 300 - холодная;

10.2.10. Требования к естественному, искусственному и совмещенному освещению рабочих мест на промышленных предприятиях и в помещениях общественных зданий приведены в таблице П 9.1 и П 9.2 приложения 9 к настоящим СанПиН.

10.2.11. Наименьшие размеры объекта различения и соответствующие им разряды зрительных работ установлены при расположении объектов различения на расстоянии не более 0,5 м от глаз работающего. При расстоянии до глаз работающего более 0,5 м разряд работ по таблице следует устанавливать с учетом углового размера объекта различения, определяемого отношением минимального размера объекта различения d к расстоянию от этого объекта до глаз работающего l (таблица 10.1).

Таблица 10.1. Разряды зрительных работ при больших расстояниях от различаемых объектов до глаз работающего.

10.2.13. Для определения нормируемого значения КЕО на рабочих местах, предварительно, для субъекта Российской Федерации, в котором производится оценка освещения, необходимо определить номер группы административных районов по ресурсам светового климата, указанный в приложении 10 к настоящим СанПиН.
Нормируемое значение КЕО e_N для зданий, располагаемых в различных районах, следует определять по формуле:
e_N = e_H m_N, где (10.4)
e_H - значение КЕО, определяемое по таблицам П 9.1 и П 9.2 в приложении 9 к настоящему СанПиН,
m_N - коэффициент светового климата, зависящий от номера группы административных районов по ресурсам светового климата, определяемый по таблице 10.2 настоящего СанПиН.
Полученные по формуле (10.5) значения следует округлять до сотых долей.

Таблица 10.2. Коэффициенты светового климата в зависимости от группы административного района и ориентации световых проемов по сторонам горизонта

Условия труда в офисе не могут быть вредными. Данное утверждение ошибочно. На офисных работников влияют многие потенциально вредные факторы. Один из них – освещенность рабочего места. Этот параметр порой играет ключевую роль для сохранения здоровья работников.

Ключевые проблемы

Особенности зрительной нагрузки работника офиса
Требования к освещению офисов
Выбор типа освещения
Как бороться с блескостью, яркостью и пульсацией
Производственный контроль освещенности

Освещение рабочего места офисного работника особенно важно для тех, кто работает за компьютером.

Однако правильное освещение работ, выполняемых с использованием компьютерной техники, является непростой задачей даже для специалистов, занимающихся проектированием осветительных установок.

Особенности зрительной нагрузки работников офиса

Требования к освещению рабочих мест с компьютерами определяются характером зрительной работы персонала. Ее особенностью является необходимость взаимодействия с информационными носителями разного вида: с одной стороны, это тексты или графики на бумаге, с другой – аналогичная информация, но на светящемся экране монитора. При этом экранное изображение существенно отличается от бумажного. Оно светящееся, а не отраженное, имеет меньший контраст, непостоянно во времени и в пространстве, состоит из дискретных элементов – пикселей. Такая особенность источника информации, безусловно, влияет на зрительную работоспособность и утомление. Дополнительной нагрузкой на орган зрения является необходимость постоянной переадаптации при перемещении взора с экрана на клавиатуру и бумажный носитель. Кроме того, пользователь компьютера должен быстро считывать информацию с бумажного носителя.

Таким образом, требования к зрительной работоспособности при работе с персональным компьютером и экраном видеодисплейного терминала (далее – ВДТ) чрезвычайно высоки. При том, что сложные зрительные задачи нередко сочетаются с необходимостью смыслового анализа поступающей информации, с принятием решений при ограниченном времени и недопустимости ошибок. Это вызывает психофизиологическое и эмоциональное напряжение. Тяжесть последствий ошибок зависит от систем, в которые включены дисплеи, и тех задач, которые решаются на каждом рабочем месте. Чем крупнее система, в которую входят рабочие места с компьютерами, тем более значимыми могут быть ошибки. Однако меньший уровень значимости ошибки не снижает влияния особенностей работы с компьютерной техникой на зрительную систему пользователей.

Исследования медиков-гигиенистов, психологов, специалистов по эргономике и светотехников убедительно показывают, что основной причиной физиологического дискомфорта пользователей компьютеров являются, как правило, неадекватные условия среды в зоне рабочего места. Существенное значение в этой проблеме имеет освещение.

Требования к освещению офисов

Освещение помещений с дисплеями должно отвечать ряду специфических требований:

обеспечивать необходимый уровень освещенности в горизонтальной плоскости в зоне бумажного носителя и клавиатуры (при расположении бумажного носителя на пюпитре требуемая освещенность должна обеспечиваться в наклонной плоскости);
исключать засветку изображения на дисплее путем ограничения освещенности в вертикальной плоскости экрана;
обеспечивать надлежащее распределение яркости в центральном поле зрения пользователя и на периферии;
снижать прямую и отраженную блескость;
ограничивать глубину пульсации освещенности.

Нормативные требования к освещению рабочих мест с компьютерами определяются несколькими документами:

СП 52.13330.2011 Свод правил «Естественное и искусственное освещение (актуализированная редакция СНиП 23-05-95* «Естественное и искусственное освещение») (утвержден приказом Минрегиона России от 27 декабря 2010 г. № 783);
СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» (утверждены Главным государственным санитарным врачом России 6 апреля 2003 г.);
СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы» (утверждены Главным государственным санитарным врачом России 30 мая 2003 г.).

Причем по отдельным позициям в разных документах имеются разногласия. Наиболее правильно, на наш взгляд, эти требования изложены в СанПиН 2.2.2/2.4.1340-03.

Выбор типа освещения

Для общего освещения помещений следует использовать экономичные разрядные лампы со световой отдачей не менее 55 лм/Вт либо светильники со светодиодами (преимущественно полностью перекрытые молочным рассеивателем, исключающим просвечивание светодиодных источников). Использование ламп накаливания допускается для общего освещения только в целях обеспечения архитектурно-художественных требований и во взрывоопасных помещениях.

Для освещения помещений с компьютерами следует, как правило, применять систему общего освещения. При необходимости допустимо использовать комбинированное освещение для дополнительного освещения бумажного носителя, если исключается засветка экрана ВДТ.

Для искусственного освещения необходимо применять осветительные приборы с повышенным защитным углом:

для светильников общего освещения защитный угол должен составлять 35–40°;
для местного освещения должны использоваться светильники с непросвечивающими отражателями и защитным углом не менее 40°.

При выборе нормативных значений освещенности в горизонтальной плоскости необходимо ориентироваться на характер зрительной работы при чтении бумажного носителя, указанный в таблице 1.

Таблица 1. Нормативные значения освещенности в горизонтальной плоскости

Следует учесть, что нормируется освещенность в точках ее минимального значения на рабочей поверхности. Допустимым считается отличие фактического значения освещенности в сторону ее увеличения, следовательно, из приведенных в таблице 1 уровней освещенности за норму может быть принято любое значение, но не менее 300 лк.

Верхний предел освещенности в горизонтальной плоскости определяется следующими требованиями:

1. Ограничением уровня освещенности экрана, что диктуется исключением засветки экрана внешней освещенностью.

По требованиям СанПиН 2.2.2/2.4.1340-03, освещенность экрана не должна превышать 300 лк.

Освещенность в плоскости экрана (чаще всего вертикальная или близкая к ней), как правило, в 2–2,5 раза меньше освещенности в горизонтальной плоскости. При освещенности в горизонтальной плоскости 750 лк и выше освещенность экрана может оказаться излишней, снижающей контрастность изображения и затрудняющей работу. В этом случае следует либо отключать часть светильников, соблюдая при этом требования к ограничению коэффициента пульсации освещенности, либо затенять поверхность экрана козырьком.

2. Требованием к ограничению допустимой удельной установленной мощности с целью экономии энергопотребления (за исключением светильников со светодиодами). Удельная установленная мощность общего освещения для соответствующих нормируемых уровней освещенности не должна превышать максимально допустимых величин (табл. 9 СП 52.13330.2011).

3. Индивидуальными требованиями работающих.

Освещенность отвечает нормам, если ее значение соответствует критериям, приведенным в таблице 2.

Таблица 2. Критерии оценки уровней освещенности

Примечание. Е_изм, Е_н – измеренное и нормативное значения освещенности;

К_з – коэффициент запаса, учитывающий старение и загрязнение ламп и светильников.

Как бороться с блескостью, яркостью и пульсацией

Большое влияние на зрительную утомляемость оказывают блескость и яркость на рабочих местах, оборудованных ПЭВМ. Поэтому необходимо уделить пристальное внимание соблюдению их параметров.

Ограничиваем блескость

При освещении рабочих мест с компьютерами необходимо ограничение прямой блескости, вызываемой источниками света: окнами, светильниками и другими самосветящимися поверхностями.

Под термином блескость понимается свойство световых приборов или светящих (бликующих) поверхностей при неблагоприятном соотношении между их яркостью, силою света и яркостью окружающего пространства, нарушать условия комфортного зрения или ухудшать контрастную чувствительность, или оказывать одновременно оба эти действия.

Прямая блескость – слепящее действие осветительных установок.

Отраженная блескость – характеристика отражения светового потока от рабочей поверхности в направлении глаз работающего. Она может снижать видимость вследствие чрезмерного увеличения яркости рабочей поверхности и вуалирующего действия, снижать контраст между объектом и фоном.

Средняя яркость этих поверхностей не должна превышать 200 кд/м2, а максимальная – 400 кд/м2.

Слепящее действие светильников, освещающих помещение, на рабочем месте с ВДТ больше, чем на других рабочих местах в кабинетах, так как линия зрения пользователя при работе с экраном почти горизонтальна, что приводит к уменьшению угла действия слепящих источников и, соответственно, к росту ослепленности. Эти обстоятельства ужесточают требования к ограничению прямой блескости.

Для ограничения слепящего действия световых проемов в светлое время суток рекомендуется:

размещать рабочие места таким образом, чтобы вероятность прямого взгляда оператора на участки небосвода и другие объекты повышенной яркости, видимые в окно, была минимальной;
уменьшать площадь видимых участков неба с помощью жалюзи, карнизных выступов, тентов, светоперераспределяющих устройств;
снижать яркость окон с помощью штор, жалюзи, специального остекления (при этом следует оценить возможность возникновения отражения светильников в остеклениях и, как следствие, рост слепящего действия).

Наличие зеркально отражающей и в ряде случаев неплоской наружной поверхности экранов видеотерминалов может привести к возникновению отраженных бликов, попадающих в поле зрения пользователя, что ведет к росту ослепленности за счет отраженной блескости и снижению контраста объектов различения с фоном, а следовательно, повышает и утомление зрения, и общее утомление работающего.

Отраженную блескость на рабочих поверхностях можно ограничить за счет правильного выбора рабочего и вспомогательного оборудования, типов светильников и расположения рабочих мест по отношению к источникам естественного и искусственного освещения. Для снижения отраженной блескости дополнительно рекомендуются следующие мероприятия:

использование для внутренней отделки интерьера помещений с компьютерами диффузно отражающих материалов с коэффициентом отражения для потолка 0,7–0,8, для стен 0,5–0,6, для пола – 0,3–0,5;
выбор ПЭВМ с дизайном, предусматривающим окраску корпуса в спокойные мягкие тона с диффузным рассеиванием света; корпус ПЭВМ, клавиатура и другие его блоки и устройства должны иметь матовую поверхность с коэффициентом отражения 0,4–0,6 и не иметь блестящих деталей, способных создавать блики;
размещение ВДТ в помещениях с односторонним остеклением таким образом, чтобы экраны были ориентированы перпендикулярно остекленной стене, при этом желательное расположение окон – слева от пользователей;
применение для освещения помещений с ПЭВМ светильников с зеркальными параболическими решетками; применение светильников без рассеивателей или экранирующих решеток нежелательно;
если ВДТ расположены в ряд, люминисцентные светильники, используемые для общего освещения, необходимо располагать в виде сплошных или прерывистых линий, расположенных сбоку от рабочих мест параллельно линии зрения пользователей. Если компьютеры расположены по периметру, линии светильников должны располагаться локализованно над рабочим столом ближе к его переднему краю, обращенному к оператору.

Ограничиваем яркость

На рабочих местах с ВДТ часто имеет место неблагоприятное распределение яркости в поле зрения, вызывающее нарушение основных зрительных функций.

Соотношение яркости между рабочими поверхностями не должно превышать 3:1 – 5:1. Рекомендуемое соотношение яркостей бумажного носителя, поверхности стола и экрана дисплея – не более 5:1, бумажного носителя и клавиатуры – не более 3:1.

Соотношение яркостей центрального и периферического полей – не более 10:1.

Снизить неравномерность распределения яркости в поле зрения пользователя можно за счет ряда мероприятий. К их числу следует отнести использование элементов интерьера, окрашенных в светлые тона, использование программ с выводом информации на экран, изображаемой по принципу отрицательного контраста (темные знаки на светлом фоне), соблюдение требований по ограничению яркостей видимых частей светильников и других поверхностей.

Снижаем пульсацию

Кроме блескости и яркости отрицательное влияние на зрение оказывает пульсация экрана ВДТ на электронно-лучевых трубках. Но пульсация света характерна не только для мониторов с ЭЛТ. Она присутствует и в осветительных установках. При ее наличии утомление зрения и организма в целом возрастает. Только при снижении коэффициента пульсации освещенности до 5–6 процентов влияние этого показателя на организм человека становится незначительным.

Именно поэтому к рабочим местам с компьютерами (независимо от вида ВДТ) предъявляются такие жесткие требования.

СанПиН 2.2.2/2.4.1340-03 требует, чтобы коэффициент пульсации освещенности не превышал 5 процентов. СП 52.13330.2011 (Приложение К) и СанПиН 2.2.1/ 2.1.1.1278-03 для рабочих мест с компьютерами считает допустимой величиной коэффициента пульсации освещенности 10 процентов.

Причиной такого разногласия является существовавшее ранее мнение о том, что величина Кп = 5% является технически недостижимой. В настоящее время это положение устарело, появились люминесцентные светильники с высокочастотными пускорегулирующими автоматами (далее – ПРА), светодиодные светильники со схемами питания, обеспечивающими Кп, близкий к 0. Кроме того, возможно использование специальных схем включения светильников с электромагнитными ПРА, которые также позволяют обеспечить уровни пульсации освещенности, не превышающие 5 процентов.

Вышесказанное позволяет считать технически достижимым и обязательным для использования при проектировании освещения рабочих мест с компьютерами значение Кп = 5%.

Производственный контроль освещенности

Уровень освещенности можно определить двумя способами: провести спецоценку или организовать систему производственного контроля. Однако спецоценка – мероприятие однократное, проводящееся один раз в пять лет, а при декларировании рабочих мест – и того реже. Производственный контроль можно проводить регулярно и с меньшими затратами. Он позволяет отслеживать действительное положение дел на рабочих местах и вовремя принимать меры, если параметры освещения вышли за пределы нормы.

При производственном контроле освещения проводится визуальный осмотр рабочего места с компьютером. При этом оценивается:

рациональность размещения компьютера в помещении;
соблюдение требований к цветовому оформлению интерьера;
состояние осветительной установки;
наличие прямой и отраженной блескости.

Проводятся инструментальные измерения освещенности рабочих поверхностей и коэффициента пульсации освещенности. Измеряют неравномерности распределения яркости в поле зрения работающего, а также, при необходимости, измеряют и оценивают неравномерность яркости рабочего поля экрана, яркость белого поля экрана, контрастность изображения, оценивают наличие дрожаний и мельканий изображения.

При жалобах работников на плохое освещение проводится выяснение их причин. По результатам обследования дается оценка соответствия условий освещения требованиям норм и перечень мероприятий по обеспечению надлежащих условий освещения.

Запомните главное

1. Работа за компьютером приводит к специфической и большой нагрузке на зрение. Поэтому очень важно организовать правильное и достаточное освещение.

2. Освещение рабочих мест с компьютерами должно обеспечивать необходимый уровень освещенности, исключать засветку экрана, распределять яркость, снижать прямую и отраженную блескость, ограничивать пульсацию.

3. Использовать лампы накаливания допускается для общего освещения, только чтобы обеспечить архитектурно-художественные требования и во взрывоопасных помещениях.

4. Большое влияние на зрительную утомляемость оказывают блескость и яркость на рабочих местах, оборудованных ПЭВМ. Поэтому необходимо уделить пристальное внимание соблюдению их параметров.

5. Эффективным способом проверки освещенности офиса является производственный контроль.

Общее наблюдение за ходом производственно го процесса:

Независимо от характеристик фона и контраста объекта с фоном

- периодическое при постоянном пребывании людей в помещении

- то же, при временном

- общее наблюдение за инженерными коммуникациями

Таблица П 9.2. Требования к освещению рабочих мест в помещениях общественных зданий, а также сопутствующих им производственных помещениях

Рабочая поверхность и плоскость нормирования КЕО и освещенности (Г - горизонтальная, В - вертикальная) и высота плоскости над полом, м

КЕО , %

при верхнем или комбини рованном освещении

при боковом освещении

при верхнем или комбинир ованном освещении

при боковом освещении

Объединенный показатель дискомфорта, UGR, не более

Коэффициент пульсации освещенности, , %, не более(3)

при комбинированном освещении

при общем освещении

(министерства, ведомства, комитеты, префектуры, муниципалитеты управления, конструкторские и проектные организации, научно-исследовательские учреждения и тому подобное)

Кабинеты, рабочие комнаты, офисы, представительства

Проектные залы и комнаты конструкторские, чертежные бюро

Помещения записи и регистрации читателей, тематических выставок, новых поступлений

Макетные, столярные, ремонтные мастерские

Залы ЭВМ, электронное машинописное бюро

Лаборатории органической и неорганической химии, препараторские(2)

Моечные лабораторной посуды

Операционный зал, кредитная группа, кассовый зал, помещения пересчета денег(1)

Помещение алфавитно-цифровых печатающих устройств, кабины персонализации(1)

Комната изготовления, обработки и хранения идентификационных карт, помещения процессингового центра по пластиковым карточкам(1)

Учреждения общего образования, начального, среднего и высшего специального образования

Инструментальная, комната мастера-инструктора(1)

Кабинеты и комнаты преподавателей

Детские дошкольные учреждения

Санатории, дома отдыха

Предприятия общественного питания

Горячие, холодные, заготовочные цехи(1),(2)

Кондитерские цехи, помещения для мучных изделий(1),(2)

Изготовление шоколада и конфет(1),(2)

Производство мороженого, напитков(1),(2)

Подготовка продуктов, упаковка готовой продукции, комплектация заказов

Торговые залы супермаркетов(2)

Торговые залы магазинов без самообслуживания:

продовольственных, книжных, готового платья, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, галантерейных ювелирных, электро-, радиотоваров, игрушек и канцтоваров(2)

Торговые залы продовольственных магазинов и магазинов самообслуживания(2)

Торговые залы магазинов: посудных, мебельных, спорттоваров, стройматериалов(2)

Отделы заказов, бюро обслуживания

Помещения для подготовки товаров к продаже:

а) разрубочные, фасовочные, комплектовочные отдела заказов

б) помещения нарезки тканей гладильные, мастерские магазинов, радио-, электротоваров

Помещения главных касс

Мастерские подгонки готового платья(1)

Рекламно-декорационные мастерские, мастерские ремонта оборудования и инвентаря, помещения бракеров(1),(2)

Предприятия бытового обслуживания населения

а) мужской, женский залы;

б) косметический кабинет

а) прием и выдача заказов

а) прием и выдача белья:

- прием с меткой, учет, выдача;

б) починка белья

Ателье химчистки одежды:

а) прием и выдачи одежды;(2)

б) выведение пятен(2)

Ателье пошива и ремонта одежды и трикотажных изделий:(2)

а) пошивочные цехи;

б) закройные отделения;

в) отделения ремонта одежды;

г) отделения подготовки прикладных материалов;

д) отделения ручной и машинной вязки;

е) утюжные, декатировочные

а) изготовление и ремонт головных уборов, скорняжные работы;(2)

б) ремонт обуви, галантереи металлоизделий, изделий из пластмассы, бытовых электроприборов;(2)

в) ремонт часов, ювелирные и граверные работы;(2)

г) ремонт фото-, кино-, радио- и телеаппаратуры

а) помещения для записи и прослушивания;

Учреждения, осуществляющие медицинскую деятельность

Операционный блок, реанимационный зал, перевязочные, родовые отделения

Родовая, диализационная, реанимационные залы, перевязочные

Монтажные аппаратов искусственного кровообращения, искусственной почки и так далее

Отделения консультативного приема, кабинеты диагностики и лечения

Кабинеты хирургов, акушеров, гинекологов, травматологов, педиатров, инфекционистов, дерматологов, аллергологов, стоматологов; смотровые(2)

Кабинеты приема врачей других специальностей, фельдшеров (кроме приведенных выше)(2)

Кабинеты функциональной диагностики, физиотерапии

Процедурные эндоскопических кабинетов

Процедурные радиологической диагностики и терапии

Кабинеты массажа, лечебной физкультуры, тренажерные залы

Лаборатории медицинских учреждений

Помещения приема, выдачи и регистрации анализов, весовые, средоварные, помещения для окраски проб, центрифужные

Лаборатории проведения анализов, кабинеты серологических исследований, колориметрические(2)

Препараторские, лаборантские общеклинических, гематологических, биохимических бактериологических, гистологических и цитологических лабораторий, кабинеты взятия проб, коагулографии, фотометрии

Моечные лабораторной посуды(1)

Кабинеты с кабинами зондирования и взятия желудочного сока(1)

Помещения зубных техников, гипсовые, полимеризационные(2)

Стерилизационные помещения и дезинфекционные помещения

Стерилизационная-автоклавная, помещение приема и хранения материалов

Помещение подготовки инструментов

Помещение ремонта и заточки инструментов

Помещение дезинфекционных камер

Горячие, холодные, доготовочные, заготовочные цехи(2)

Рецептурный отдел, отделы ручной продажи, оптики, готовых лекарственных средств

Ассистентская, асептическая, аналитическая, фасовочная, заготовочная концентратов и полуфабрикатов, контрольно-маркировочная(2)

Центры гигиены и эпидемиологии

Диспетчерские, помещения хранения и выдачи готовых приманок, фасовочные, выдачи дезинфекционных средств и бактерийных препаратов

Станции скорой и неотложной медицинской помощи

Молочные кухни, раздаточные пункты

Помещения фильтрации и розлива

Помещения приготовления и фасовки продуктов

Прием и хранение посуды раздаточной

Операционные залы, отделение связи, операторская, диспетчерская(1)

Кассовые залы, билетные багажные кассы

(1) Допускается устройство естественного освещения с помощью световодов.

(2) Для общего искусственного освещения следует использовать источники света с индексом цветопередачи .

(3) В помещениях различного функционального назначения с рабочими местами, оборудованными ПЭВМ, коэффициент пульсации не должен превышать 5%.

<< Приложение 8. Правила определения предельно допустимых уровней при одновременном воздействии на глаза и кожу лазерного излучения различных.	Приложение 10. >> Группы административных районов по ресурсам светового климата
Содержание Постановление Главного государственного санитарного врача РФ от 21 июня 2016 г. N 81 "Об утверждении СанПиН 2.2.4.3359-16.

Читайте также:
